非开挖顶管施工机械劈裂机

 一、作业环境：

    非开挖顶管、隧道开挖

    二、施工案例

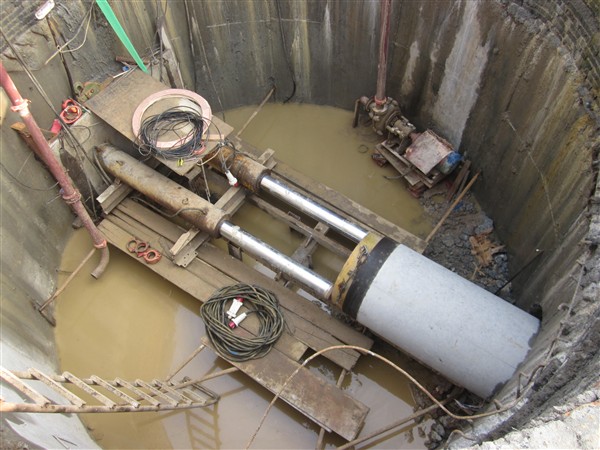

    东莞南城非开挖顶管工程，顶管直径约1米，开挖长度约300m。非开挖顶管工程中，需拆除硬度为7.7度的硅石。

    三、施工条件

    禁止使用爆 破 药，受直径大小的限制，大型设备无法施工，可用巨强劈裂机作业或膨胀剂开裂。

    四、施工工艺：

    设备：岩芯钻一个、巨强劈裂机一机配一枪、辅助工具铁锨、撬杠。

    钻大孔：岩芯钻在顶管的掌持面上钻孔，孔径10—15cm；

    掏出岩芯，制造出岩石临空面；

    打孔：围绕岩芯钻钻孔的周围用风头打孔，孔径为42mm

    分裂：岩芯钻钻孔制造出临空面，围绕抽心钻钻孔的周围孔，用巨强劈裂机分裂硅石，每个孔洞的分裂只要十几秒钟。

    拆移：分裂完成以后，及时用撬杠将岩石拨开、搬走。

    五、效益对比

     在东莞南城非开挖顶管工程施工中，运用岩芯钻与巨强劈裂机配合使用的施工方法后，迅速分解破碎了硅石，每天可拆除硅石1m—1.5m，掘进速度提高了近十倍。

工程商曾使用水泥膨胀剂，但是由于沁水严重，膨胀剂很难发挥膨胀分裂的效果，施工成本高，效果十分不明显，严重影响工期。其二、水泥膨胀剂开裂的工程中安全系数低，很容易造成安全事故。
