井坑岩石劈裂施工工艺

设备：水磨钻一个、劈裂机一机配一枪、辅助工具铁锨、撬杠。

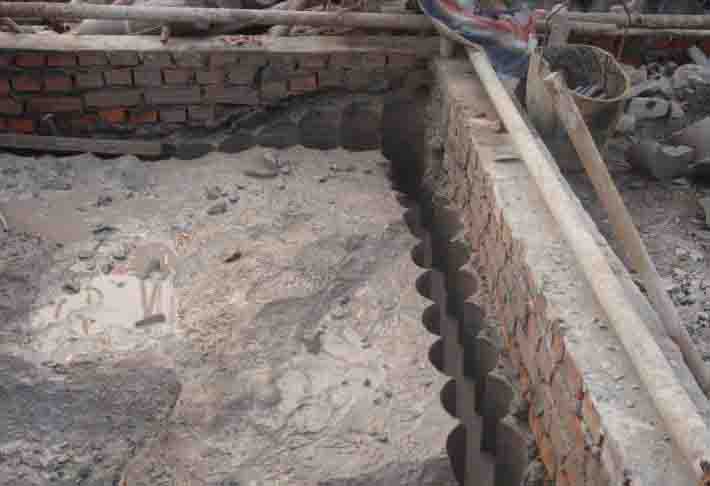

钻大孔：水磨钻在井底周围上钻孔，孔径15cm，深度50cm；掏出岩芯，制造出岩石临空面；

打孔：围绕水磨钻钻孔的周围用风钻打孔，孔径为42mm  ，直径2米的井底打7~9个劈裂孔。

劈裂：水磨钻钻孔制造出临空面，围绕抽心钻钻孔的周围孔，用劈裂机劈裂岩石，每个孔洞的劈裂只要八秒钟，劈裂完一层岩石只要几分钟。

拆移：劈裂完成以后，及时用撬杠将岩石拨开、搬走。

在桩坑，井坑岩石开挖工程施工中，运用水磨钻与劈裂机配合使用的施工方法后，迅速拆除了岩石，每天可拆除岩石近2.5m深度，掘进速度比常规方法提高了数倍；如果使用风镐破碎，在有些直径狭小的桩坑里每破碎一层岩石需要4个小时，而使用劈裂机后只要几分钟就可以完成破碎了。
